电压传感器使用教程
掌握电压传感器的正确使用方法
掌握电压传感器的正确使用方法
在开始使用电压传感器之前，请确保您已准备好以下设备：
电压表内阻为11kΩ，在实验时要考虑电压表的阻抗对测量结果的影响，避免测量结果被电压表的阻抗所影响。
| 参数 | 规格 | 说明 |
|---|---|---|
| 测量范围 | -30V～+30V | 直流/交流电压 |
| 精度 | ±0.2% FS | 满量程精度 |
| 分辨率 | 0.001V | 最小可检测变化 |
| 输入阻抗 | 11kΩ | 高输入阻抗 |
| 采样频率 | 100Hz | 最大采样率 |
| 接口类型 | 蓝牙 | 无线连接方式 |
| 工作电压 | 3.3V | 电池电压 |
| 传感器电量显示 | 是 | 显示电池电量状态 |
传感器有两种连接方式，一种是和Phyphox软件连接使用，另一种是和网页版DIS连接使用。两种连接方式如下视频所示，初次使用可以先看一下视频再选择连接方式。
备注：windows电脑需要win10及以上版本。win、mac、鸿蒙和安卓系统使用chrome或者edge浏览器打开。ios系统需要使用bluefy浏览器打开。
Phyphox软件使用比较复杂，如果您的手机还没有安装Phyphox软件，就需要认真阅读下方对应的3个步骤教程再安装，如果已经安装了就直接跳到第4步学习电压传感器实验界面的加载。
直接在App Store搜索"Phyphox"并下载安装。
注意：传感器第一次使用的时候选择以下任何一种方式来加载电压传感器实验界面，一旦加载成功就马上收藏到Phyphox软件的收藏夹中，下一次使用的时候就可以直接从收藏夹中打开，不需要再重新加载。

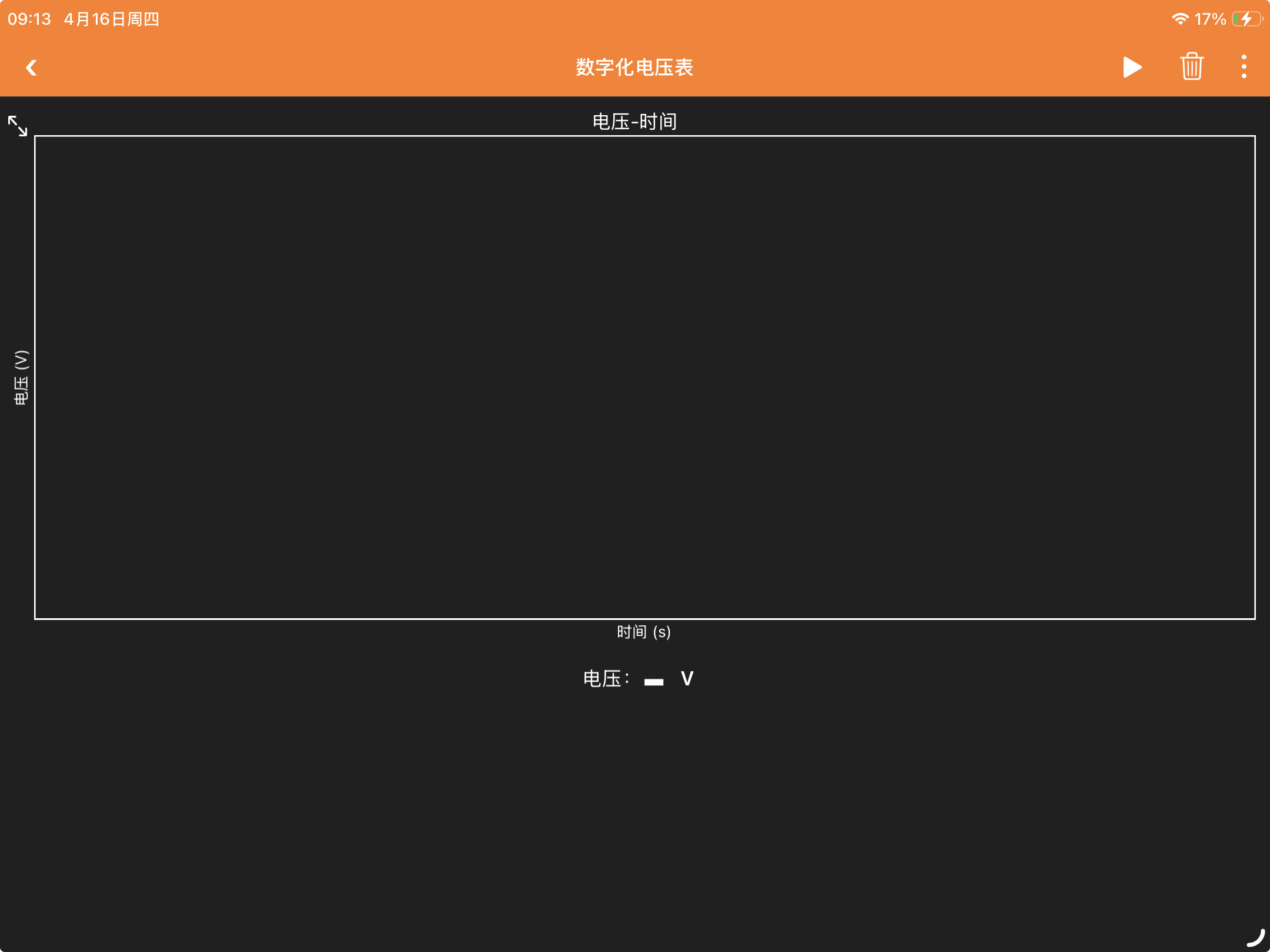

用于连接ESP32电压传感器与Phyphox应用，可实时显示电压数据并绘制电压-时间图像。
Phyphox官方提供了多种加载外接传感器配置文件的方式，包括在线二维码、离线二维码、Phyphox文件加载等。它们各有优势和缺点，根据您的需求选择合适的方式。方式一：在线二维码，优点是速度快，无需下载文件，缺点是文件存储在官方服务器，可能因为特殊因素文件会损坏导致无法使用。方式二：离线二维码，优点是文件存储在本地，缺点是加载文件太慢了，有时候需要好几分钟。方式三：Phyphox文件加载，优点是文件不会损坏，缺点是需要先将文件下载到电脑再把文件传到手机上面。
按照下方视频教程操作，即可成功加载电压传感器实验界面。加载完成之后，点击收藏按钮，将电压传感器实验界面收藏到Phyphox软件的收藏夹中，下一次使用的时候就可以直接从收藏夹中打开，不需要再重新加载。建议使用方式一，其他两种方式作为备用方式。如果三种方式都失败了，就回到上面去使用网页版DIS。
由于离线二维码非常大，会出现加载不出来的情况，如果失败就多尝试几次。
Phyphox文件加载，通过下载配置文件到本地，然后导入到Phyphox软件中。这种方式文件不会损坏，但需要先将文件下载到电脑再把文件传到手机上面。
